Технология армирования геосеткой дорожного полотна

14.02.2014

Укладку геосетки (плоской георешетки) выполняют на выровненном и уплотненном грунтовом основании (песчаном дополнительном слое основания) путем раскатки рулона с периодическим (через 10 — 15 м) выравниванием полотна и легким его натяжением без образования складок.

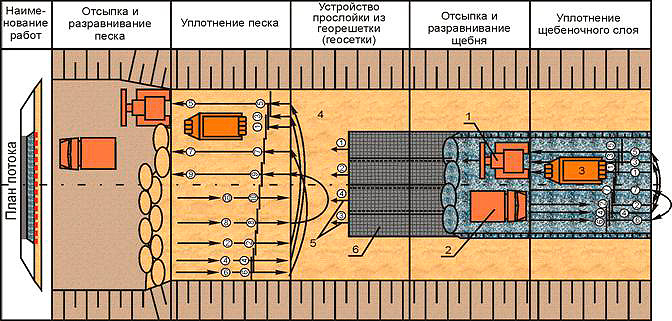

Технология производства работ при новом строительстве

Условные обозначения:

  1. Бульдозер;
  2. Самосвал;
  3. Каток;
  4. Основная площадка;
  5. Направление раскатки геосетки;
  6. Геосетка (плоская георешетка);
  7. — 10. Порядок движения.

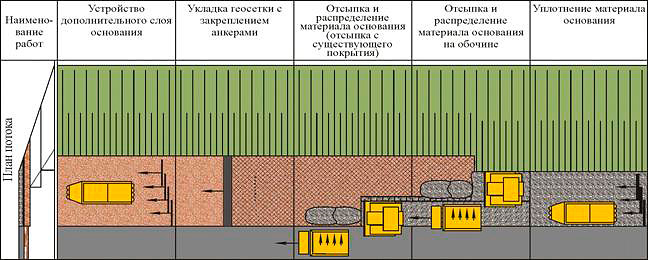

Технология производства работ при уширении

Как правило, крепления геосетки (георешетки) к нижележащему слою не требуется и нежелательно, поскольку препятствует натяжению полотна при образовании «волны» в процессе отсыпки вышележащегослоя. Однако, в отдельных случаях для сохранения проектного положения георешеток при возможном воздействии технологических нагрузок, возникающих при отсыпке и разравнивании вышележащего слоя (начало рулона, отсыпка материала основания с существующего покрытия при уширении), а также при сильных ветровых воздействиях, геосетка (георешетка) может крепиться анкерами.

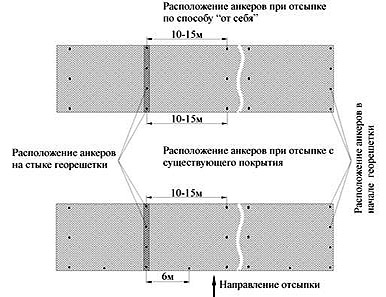

Схема расположения анкеров

Анкера располагаются через 10 — 15 м. по длине со снижением этого расстояния в случае устройства уширения до 6 м. у края полотна, ближайшего к направлению отсыпки. В начале рулона и в местах перекрытия рулонов устанавливаются в зависимости от ширины рулона геосетки. Перекрытие полотен по длине и по ширине не менее 30 см.

Направление перекрытия назначают с учетом направления отсыпки и разравнивания материала вышележащего слоя для исключения «задирания» полотна на перекрытии (при отсыпке по способу «от себя» конец полотна засыпаемого слоя располагается над началом следующего полотна; при отсыпке существующего покрытия в случае устройства уширения ближайшее к стороне отсыпки полотно располагают выше).

Геосетка (георешетка) укладывается на ширину слоя основания с запасом не менее толщины слоя зернистого материала плюс 0,1 м. в каждую сторону. Отсыпку из зернистых материалов на уложенную геосетку (георешетку) выполняют по способу «от себя».

Основные условия устройства слоя снования — недопущение заезда посттрранспорта на открытую поверхность полотна геосетки, постепенное разравнивание (за несколько проходов с последовательной надвижкой) отсыпанного зернистого материала на геосетку (георешетку). При образовании волны, следует выполнять натяжение геосетки (георешетки). В процессе надвижки рекомендуется, по возможности, соблюдать минимальное расстояние по потоку между операциями по устройству слоя основания и раскатке рулонов (но не ближе 20 м.) для обеспечения больших возможностей по натяжению геосетки (георешетки). Материал основания должен быть отсыпан на геосетку (георешетку) в течение рабочей смены.

При выполнении работ визуально оценивается качество укладываемых полотен. Фиксируются дефекты внешнего вида (разрывы, другие нарушения сплошности ребер и узлов, перекос ячеек, наличие включений, загрязнений, наличие перегибов или следов перегибов на ребрах, ровность кромок). Также фиксируется величина перекрытия смежных полотен по ширине и длине, длина материала в рулоне и ширина, их соответствие документации (маркировка рулонах, данным паспорта на партию материала).

По результатам контроля составляется акт на скрытые работы.

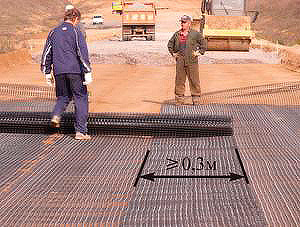

Укладка геосетки (георешетки)

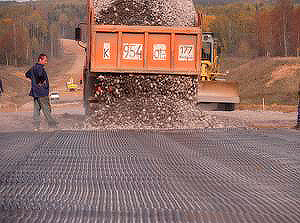

Отсыпка материала несущего основания

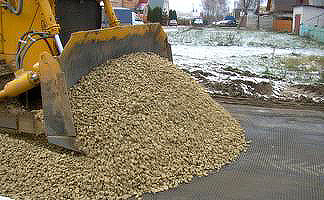

Разравнивание материала по способу «от себя»


Образование «волны» перед разравниваемым слоем

Рекомендации нормативных документов

  1. ОДМ 218.5-002-2008 «Рекомендации по применению полимерных геосеток (георешеток) для усиления слоев дорожной одежды из зернистых материалов». Москва 2008, Федеральное Дорожное Агентство (Росавтодор);
  2. ОДМ 218.5.003–2010 «Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог», Москва 2010, Федеральное Дорожное Агентство (Росавтодор).
